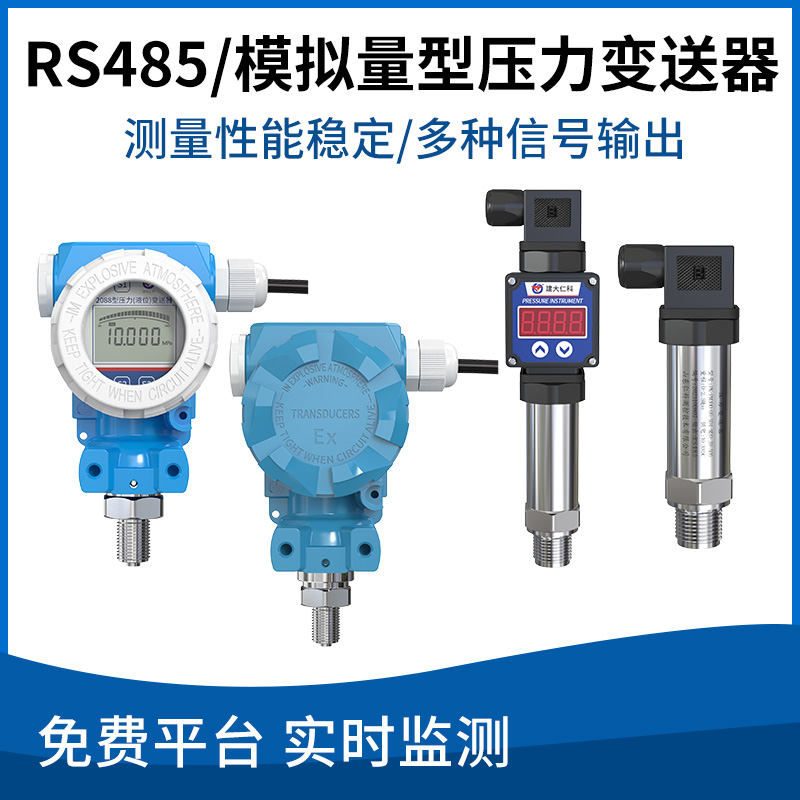

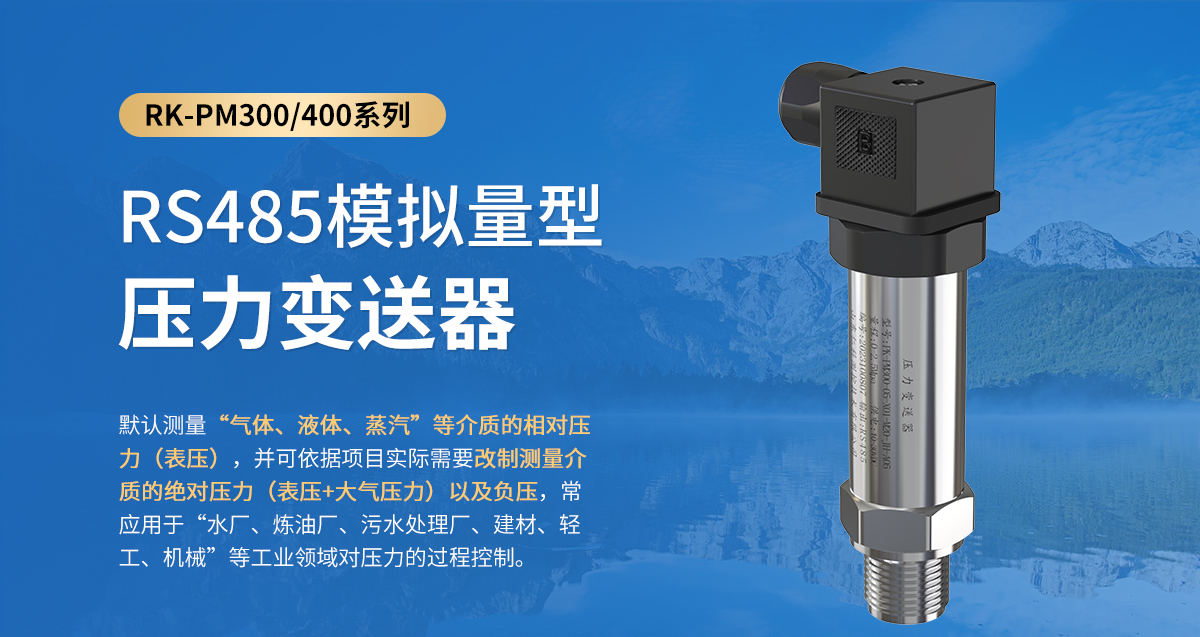

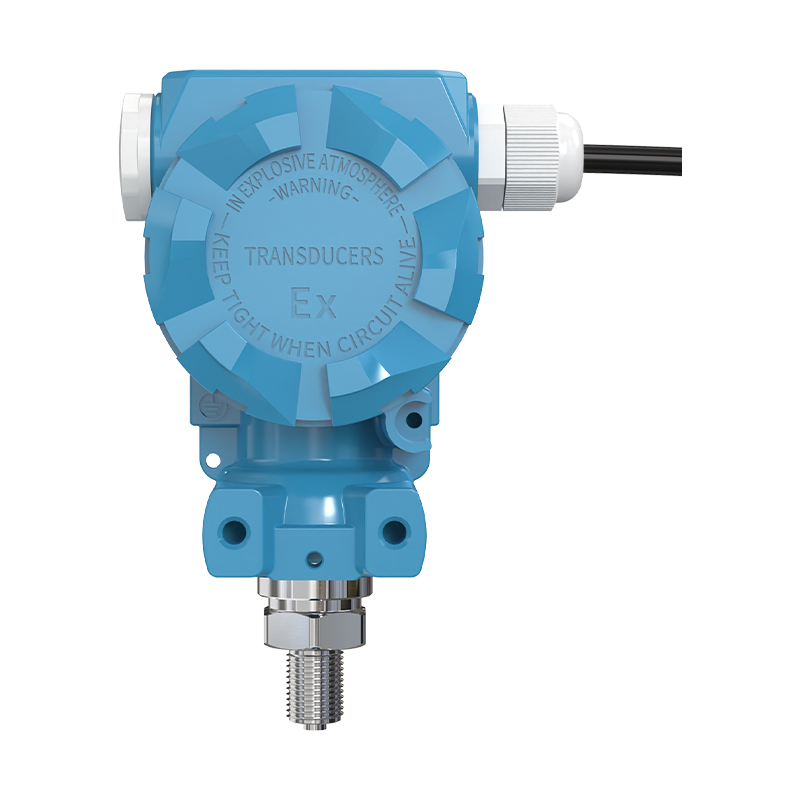

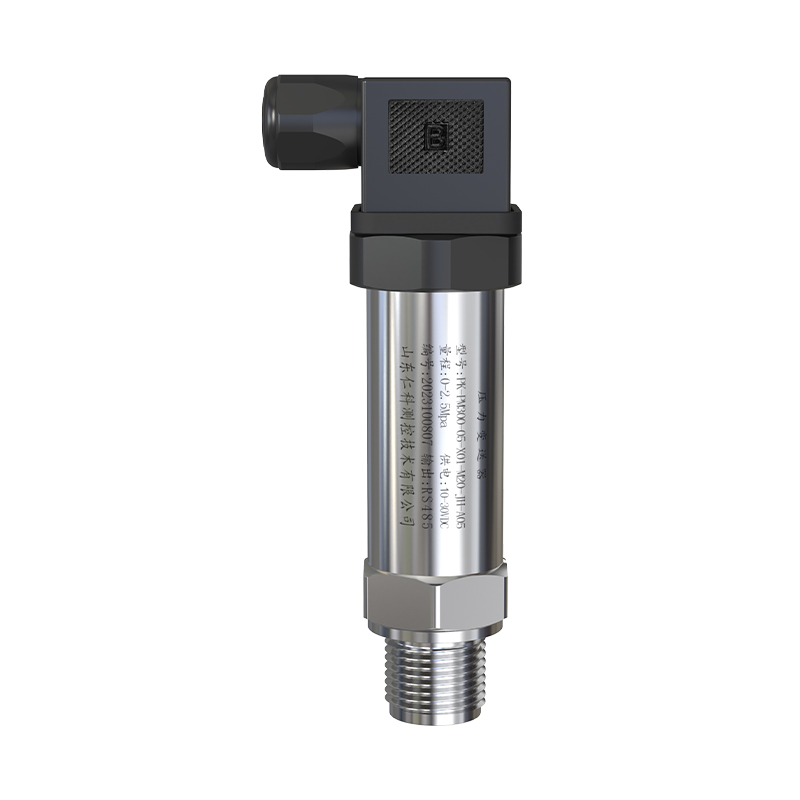

压力变送器(485/模拟量型)
RK-PM300/PM400
建大仁科

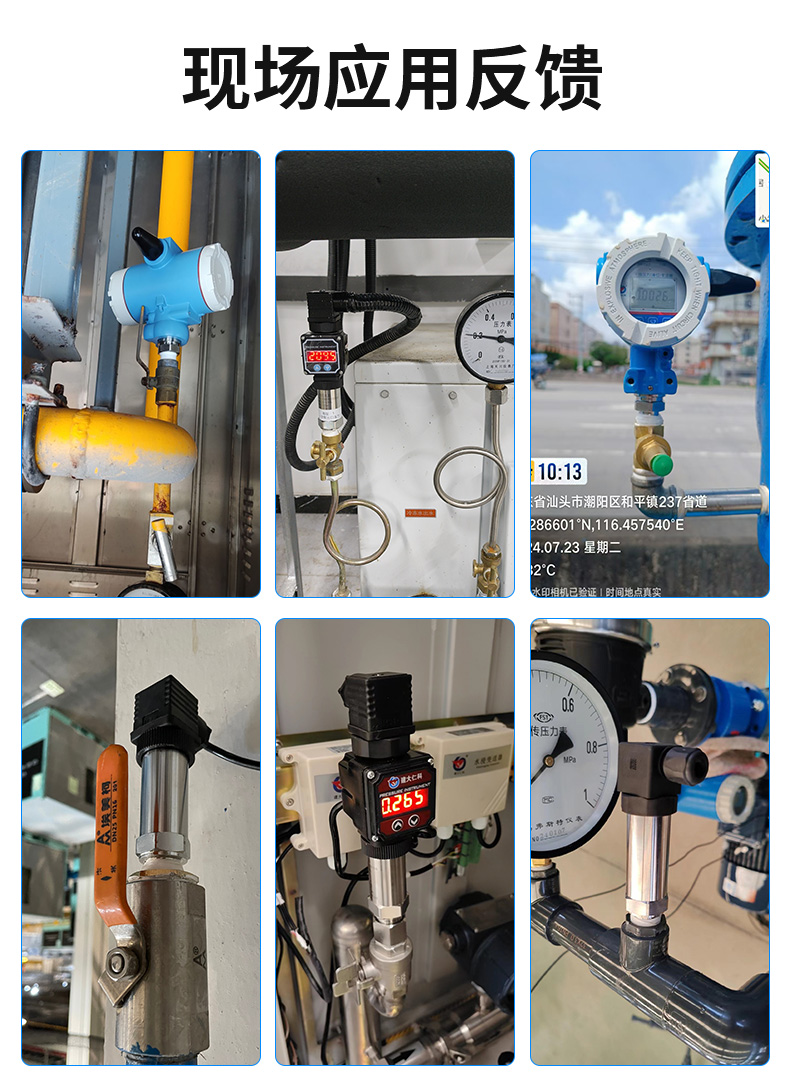

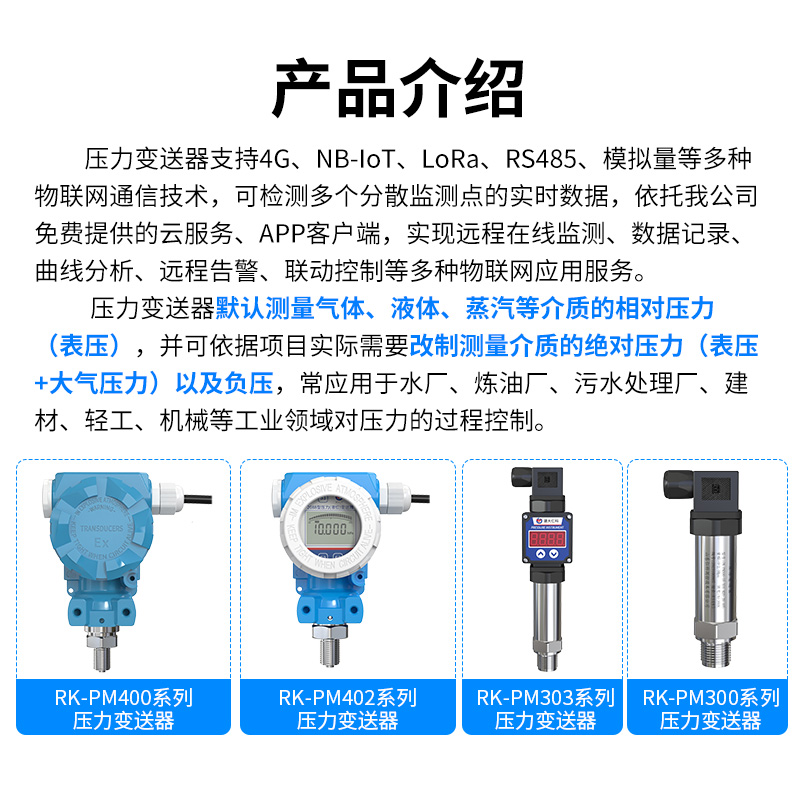

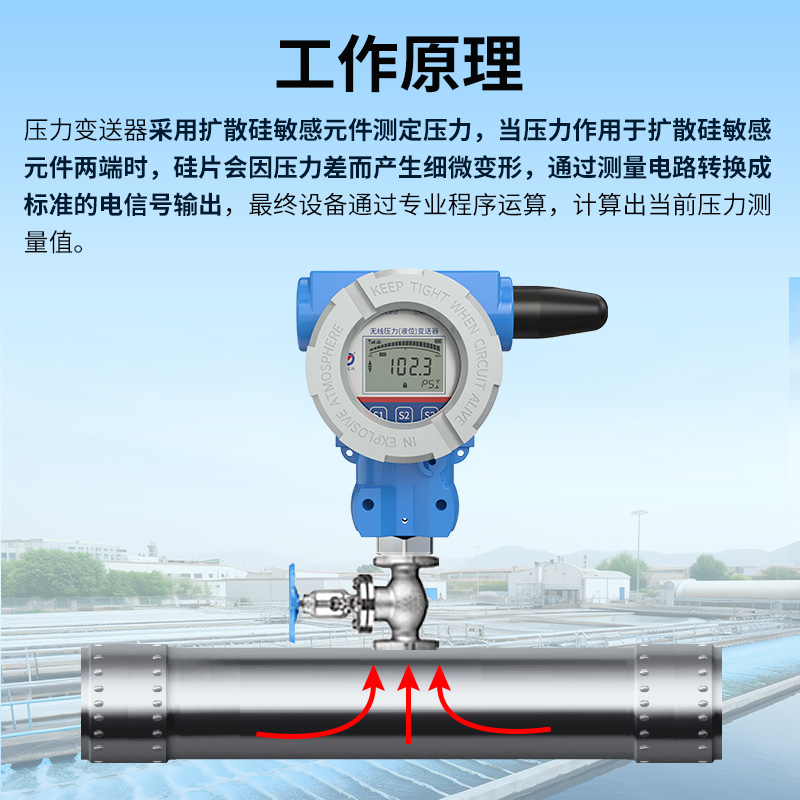

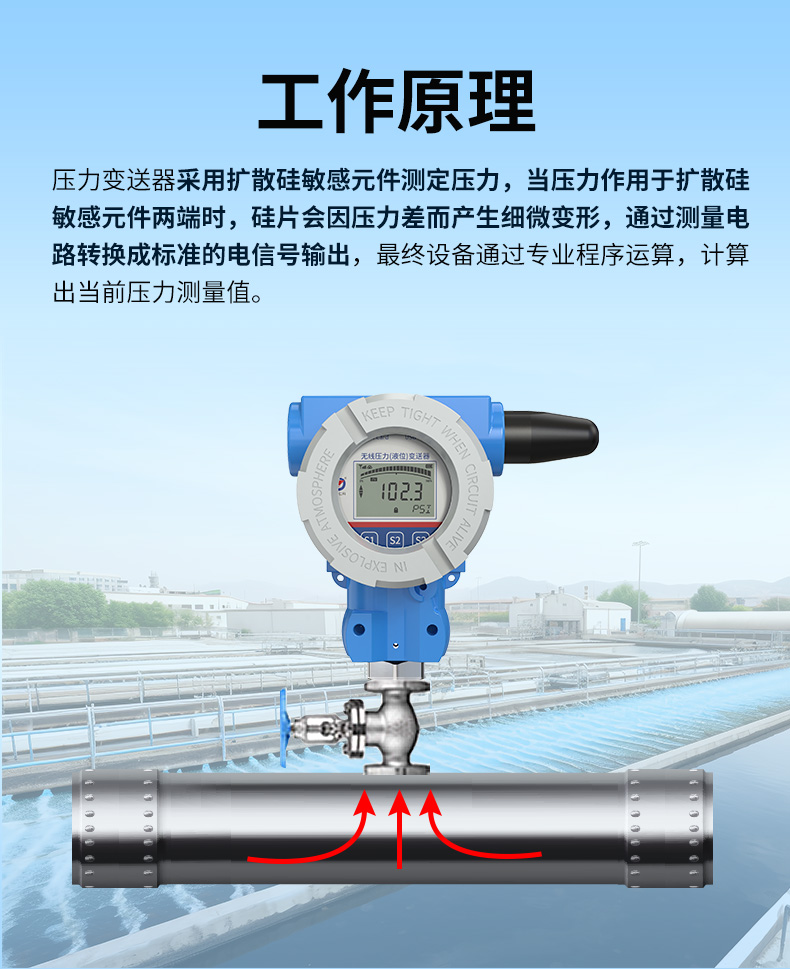

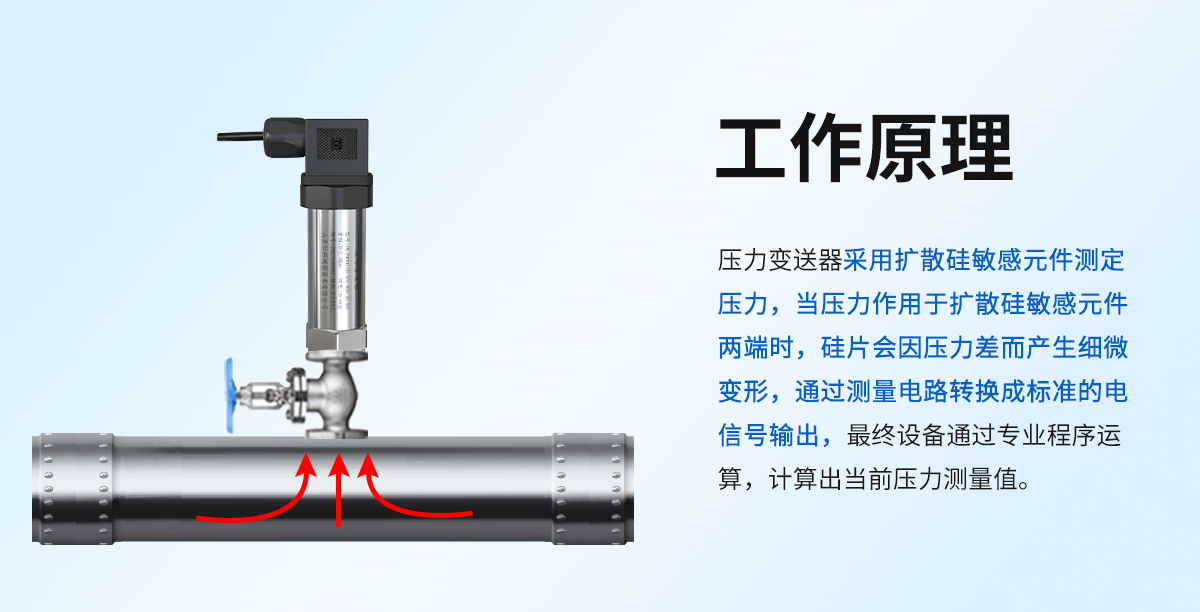

RK-PM300系列压力变送器采用带不锈钢隔膜硅压阻式传感器、采用激光调阻工艺进行了宽温度范围的零点和温度性能补偿并经过了元器件、半成品及成品的严格测试及老化筛选。广泛应用于恒压供水、石油、化工、冶金、 电力、水文等工业过程现场的压力测量和控制。
向下了解更多详细信息
功能特点
技术参数
产品选型
资料下载

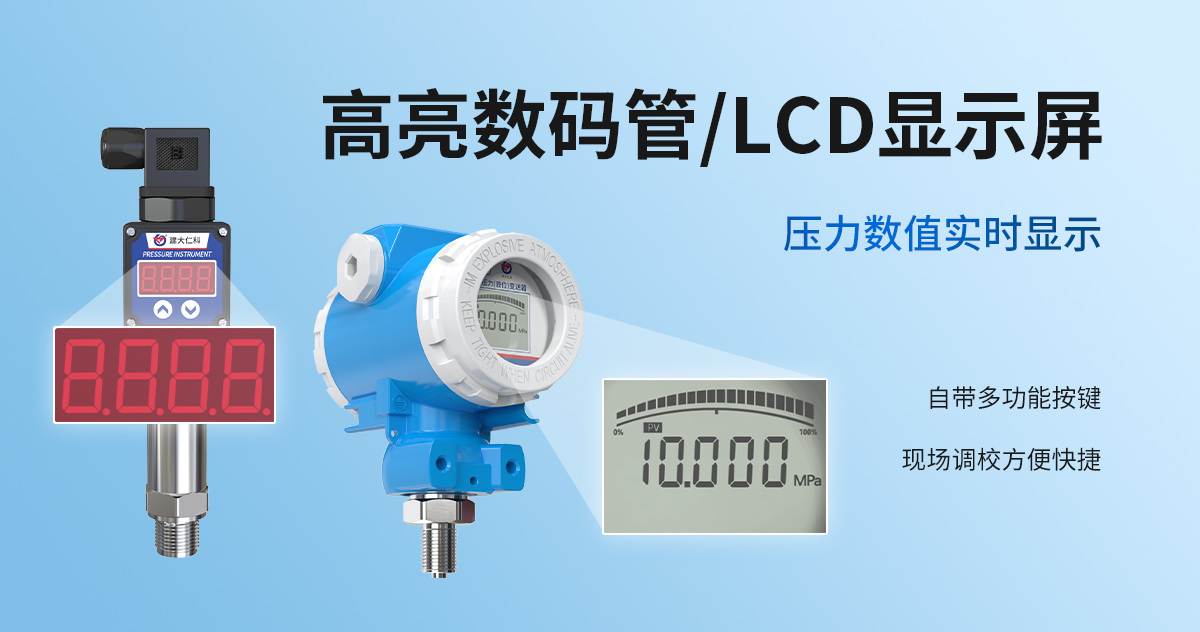

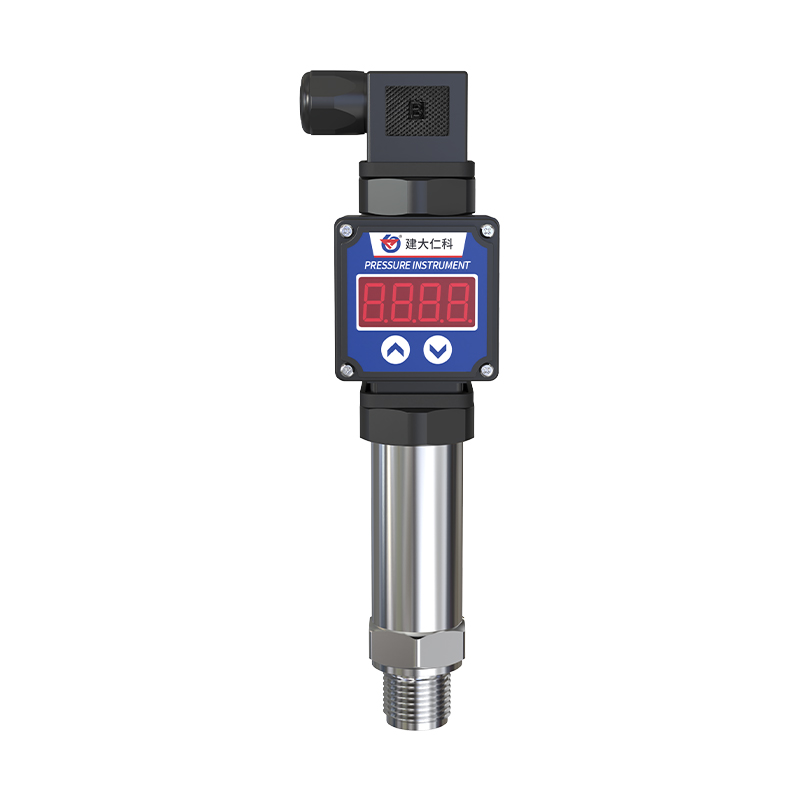

数码管485型：
| 供电电压（默认） | 10~30V DC |
| 最大功耗 | 一体式：0.1W 通用：0.3W |
| 输出接口 | RS485 标准ModBus-RTU通信协议 |
| 测量范围 | -0.1~60MPa（可选） |
| 测量精度 | 0.2%FS，0.5%FS(默认) |
| 过载能力 | ≤2倍量程（≤7MPa）， ≤1.5倍量程（≥7MPa）） |
| 零点温度误差 | ±0.75%FS，@35℃ |
| 满点温度误差 | ±0.75%FS，@35℃ |
| 介质温度 | -20~75℃，-20~150℃（高温型） |
| 变送器电路工作温度 | -40℃~+80℃ |
| 补偿温度 | 0~70℃（≤70kPa） -10~70℃（≥100kPa） |
| 测量介质 | 对不锈钢无腐蚀的气体或液体 |

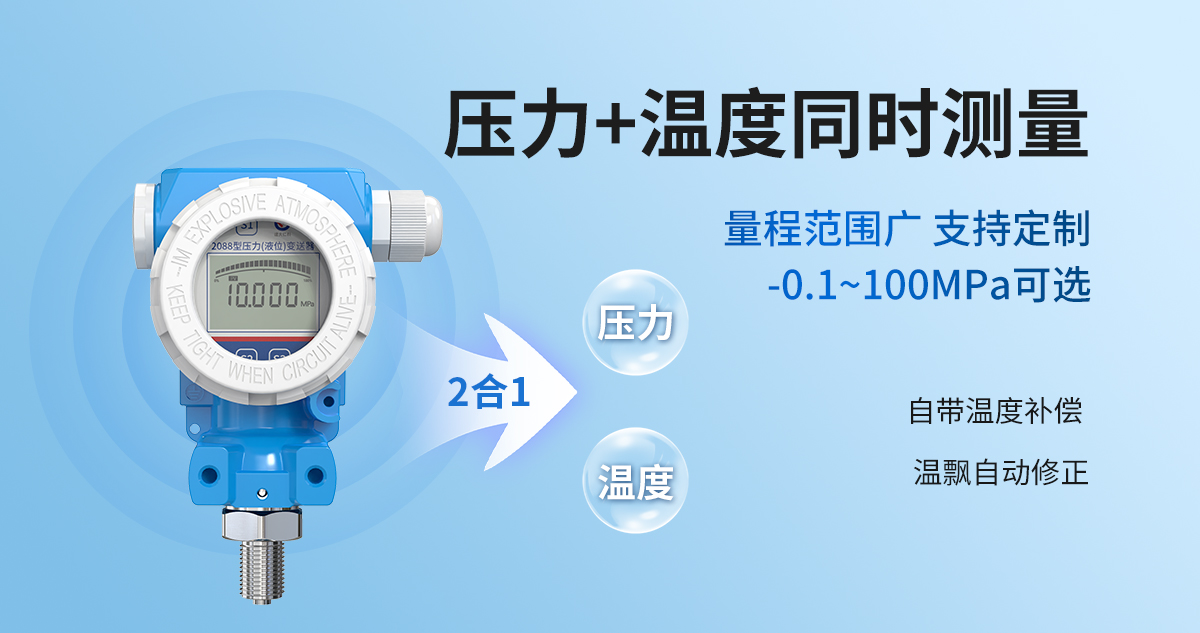

485型：
| 供电电压（默认） | 10~30V DC |
| 最大功耗 | 0.2W |
| 输出接口 | RS485 标准ModBus-RTU通信协议 |
| 压力测量范围 | -0.1~60MPa（可选） |
| 压力测量精度 | 0.2%FS，0.5%FS(默认) |
| 温度测量范围 | -40~80℃ |
| 温度测量精度 | ±0.5℃，@25℃ |
| 压力过载能力 | ≤2倍量程（≤7MPa）， ≤1.5倍量程（≥7MPa） |
| 长期稳定性 | ≤ ±0.2%FS |
| 压力零点温度误差 | ±0.75%FS，@35℃ |
| 压力满点温度误差 | ±0.75%FS，@35℃ |
| 介质温度 | -20~75℃，-20~150℃（高温型） |
| 变送器电路工作温度 | -40℃~+80℃ |
| 压力补偿温度 | 0~70℃（≤70kPa） -10~70℃（≥100kPa） |
| 测量介质 | 对不锈钢无腐蚀的气体或液体 |
模拟量型：
| 测量范围 | -0.1-60MPa（可选） |
| 测量精度 | 0.2%FS，0.5%FS(默认) |
| 输出信号 | 4-20mA，0-5V，0-10V |
| 过载能力 | ≤2倍量程（≤7MPa）， ≤1.5倍量程（≥7MPa） |
| 压力零点温度误差 | ±0.75%FS，@35℃ |
| 压力满点温度误差 | ±0.75%FS，@35℃ |
| 供电电源 | 12-36VDC典型24V |
| 介质温度 | -40~+75℃ -40~+150℃（高温型） |
| 环境温度 | -40℃~+80℃ |
| 测量介质 | 对不锈钢无腐蚀的气体、液体 |
| 防护等级 | IP54 |
| 负载能力 | 电流带负载能力：≤500Ω |
| 电压输出电阻：≤510Ω |

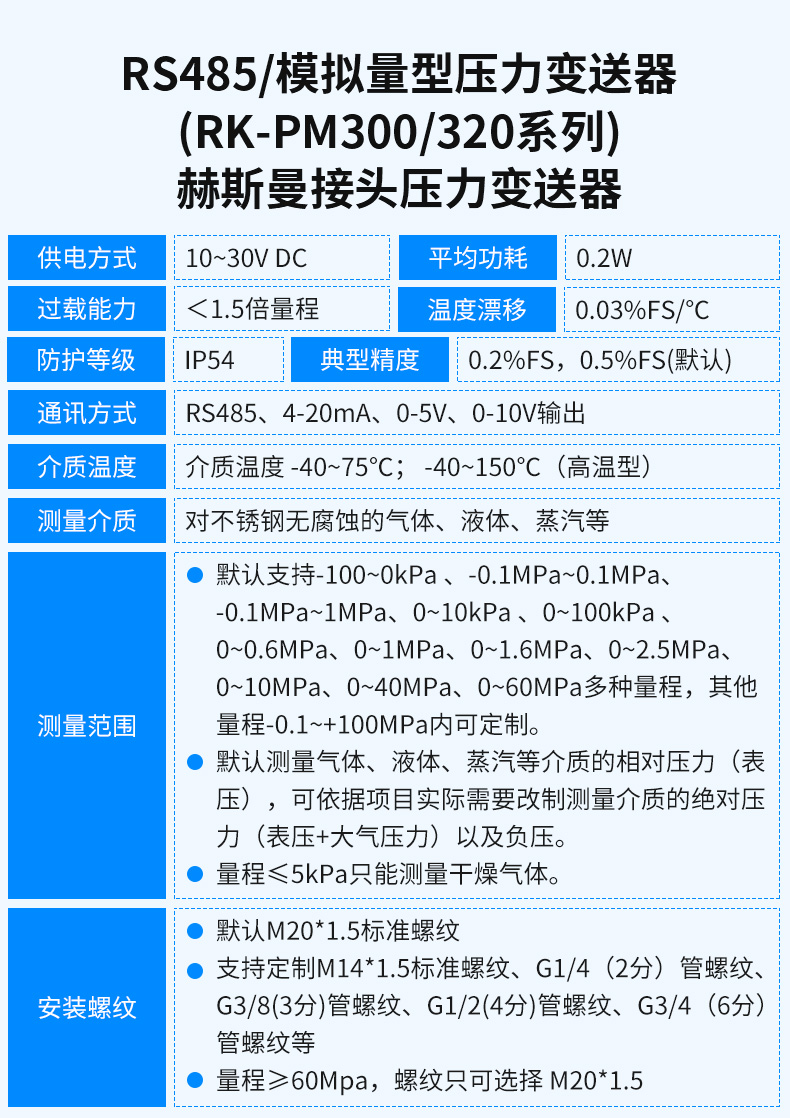

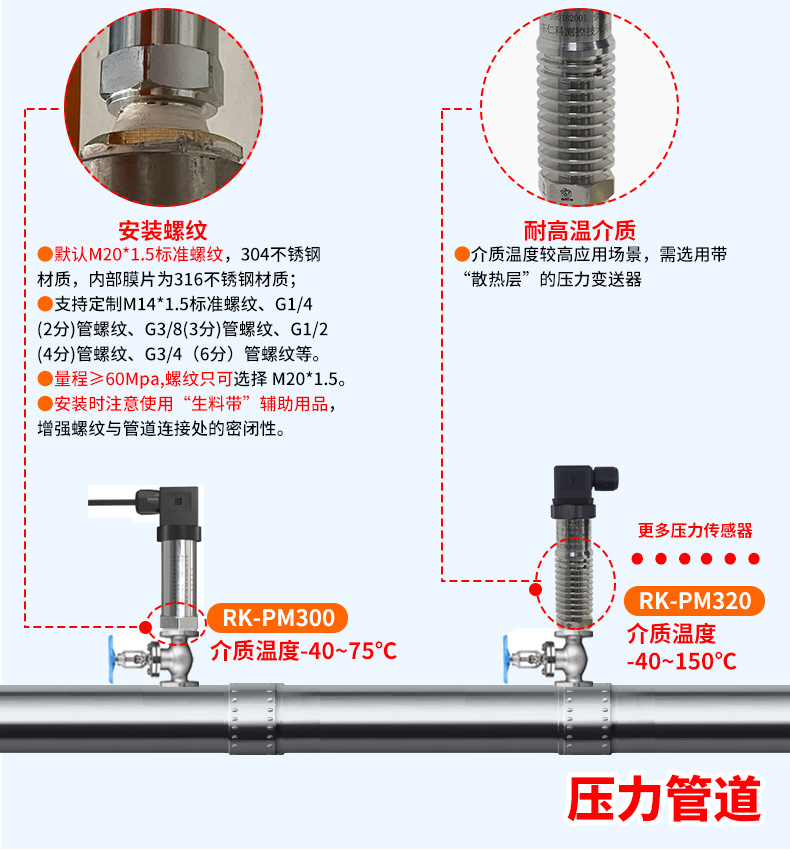

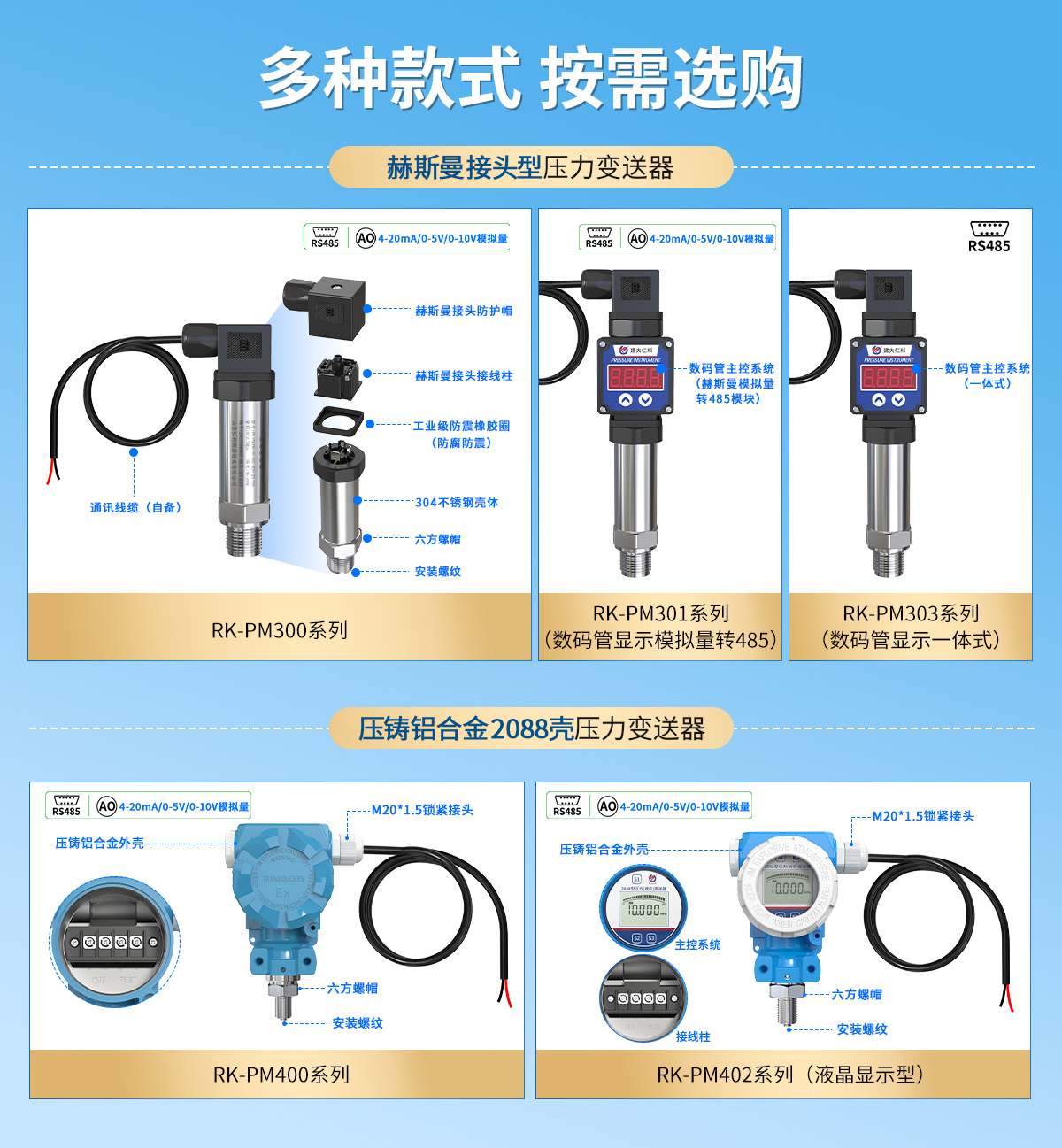

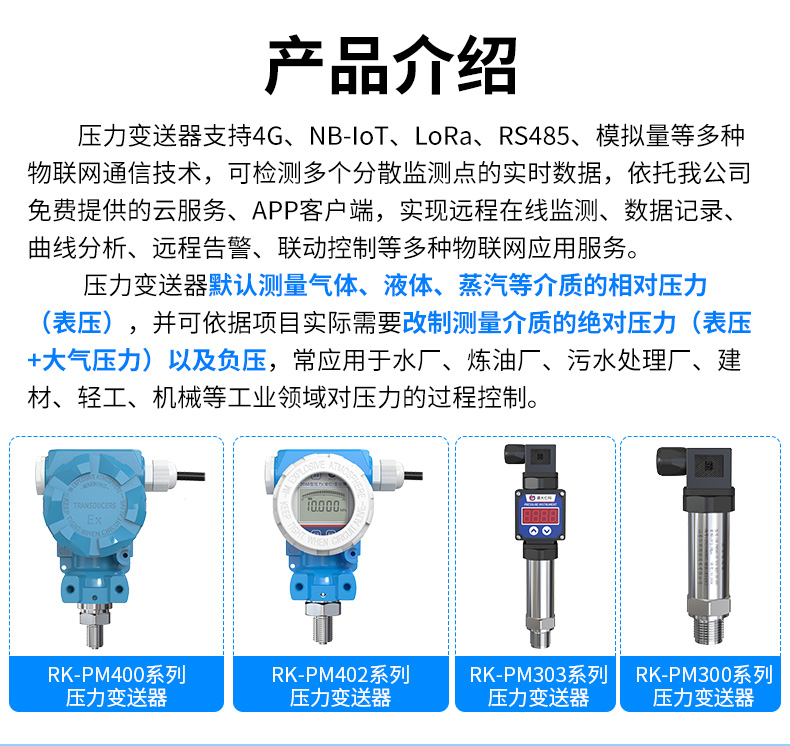

RK-PM300系列：
| 公司代号 | 设备类型 | 量程 | 输出接口 | 螺纹接口 | 出线方式 | 精度等级 | |
| RK | |||||||

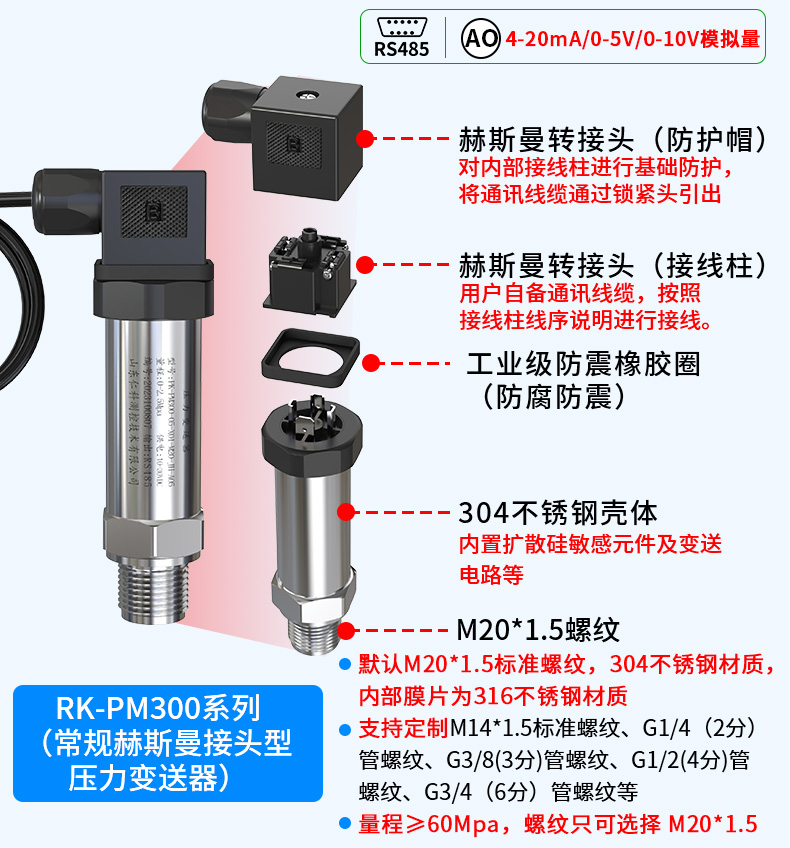

| PM300 | 通用型压力变送器 | ||||||
| PM300T | 通用型压力温度一体变送器 | ||||||

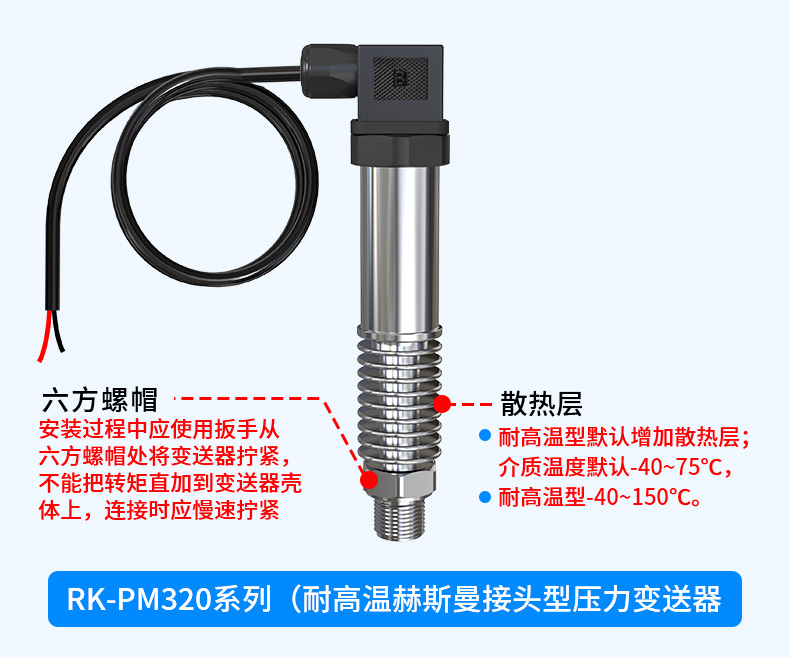

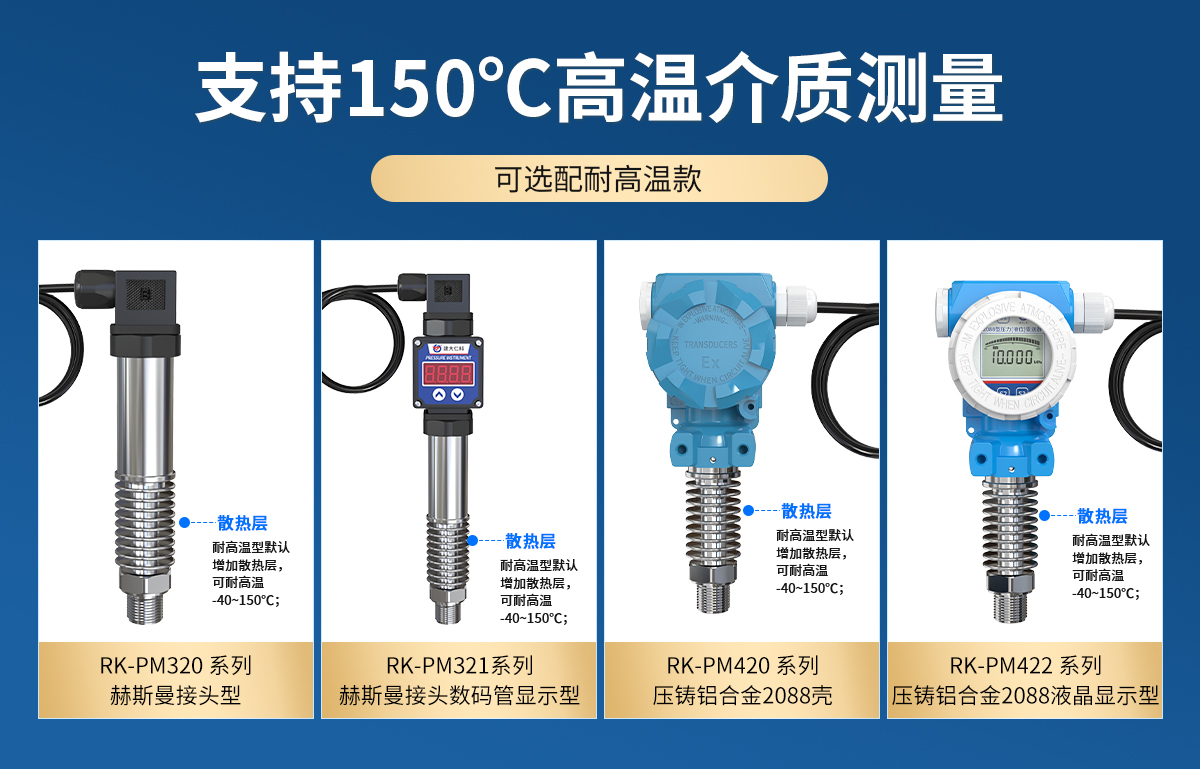

| PM320 | 通用高温型压力变送器 | ||||||
| PM350 | 通用卫生型压力变送器 | ||||||
| PM353 | 通用高温卫生型压力变送器 | ||||||

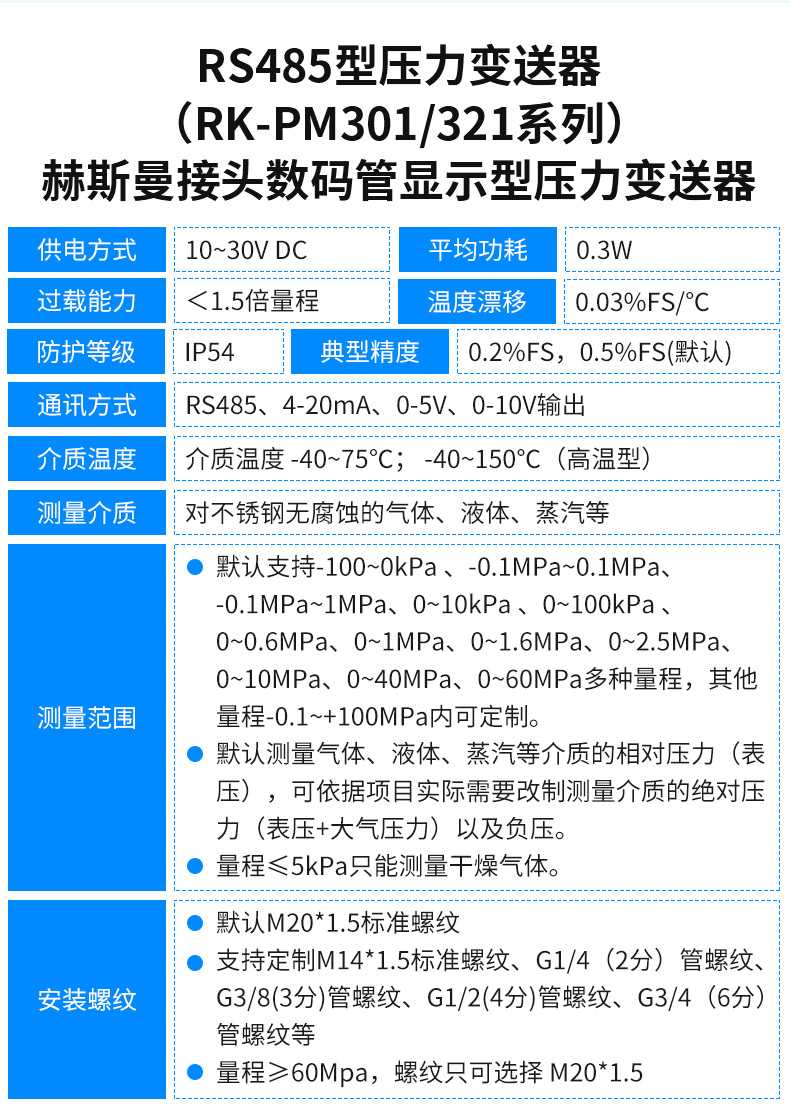

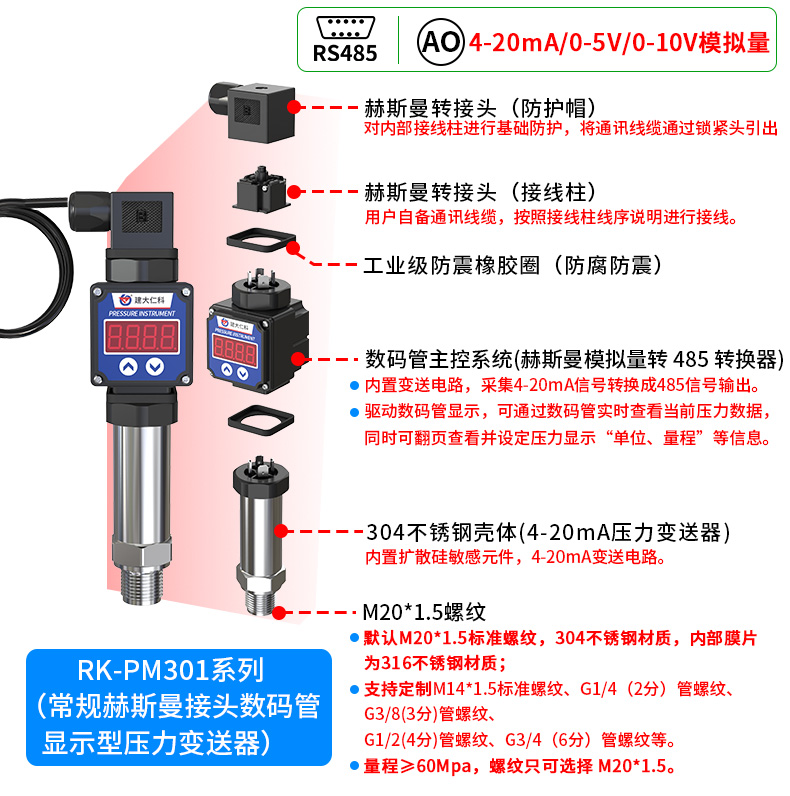

| PM301 | 通用数码管显示压力变送器 | ||||||

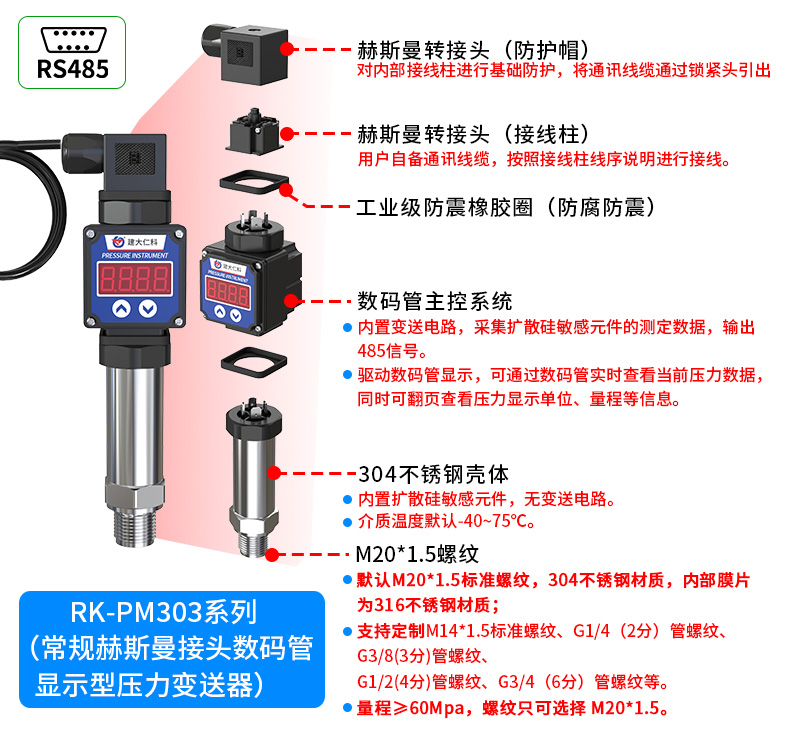

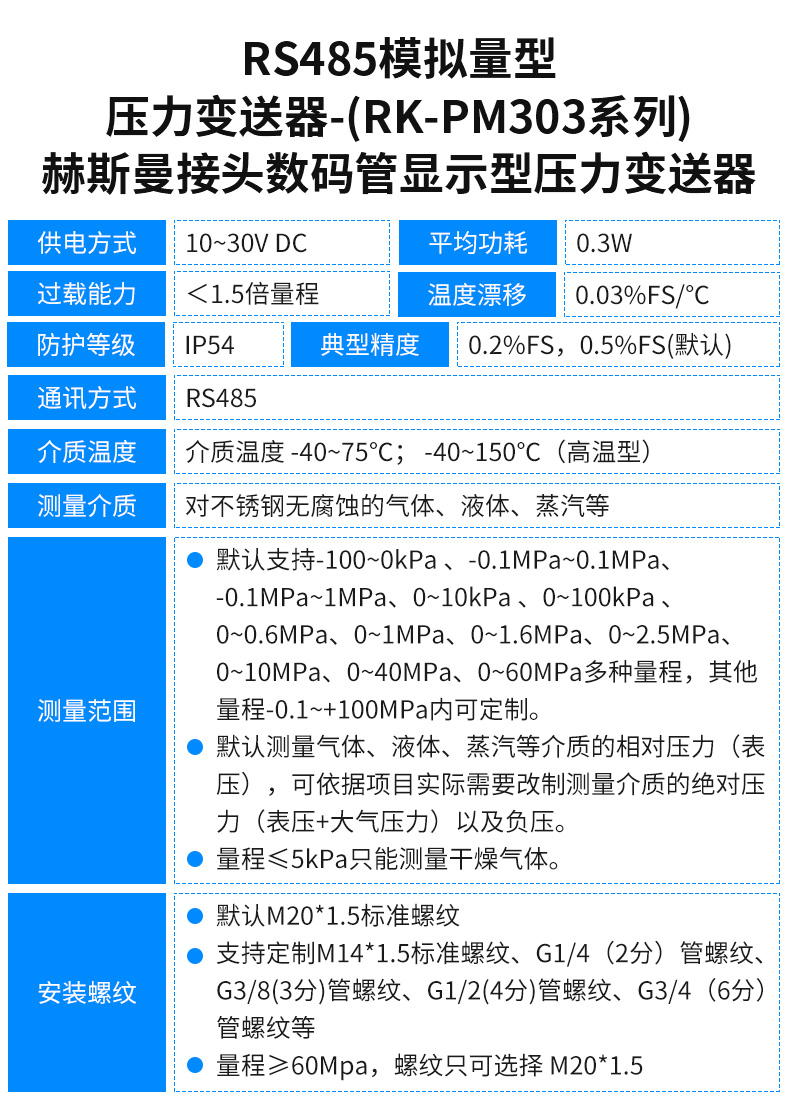

| PM303 | 一体式数码管显示压力变送器 | ||||||

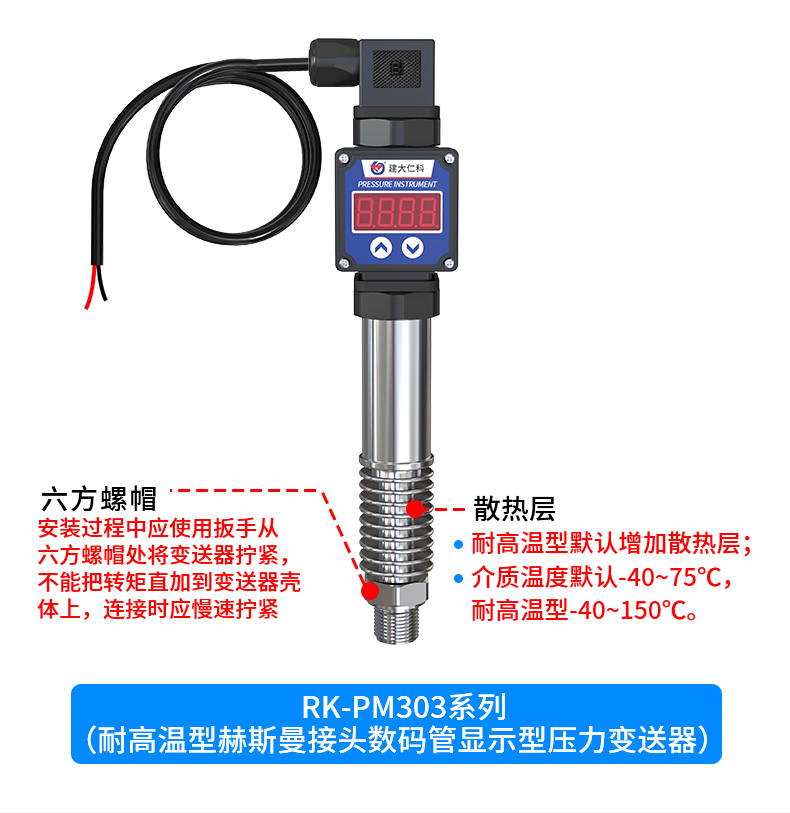

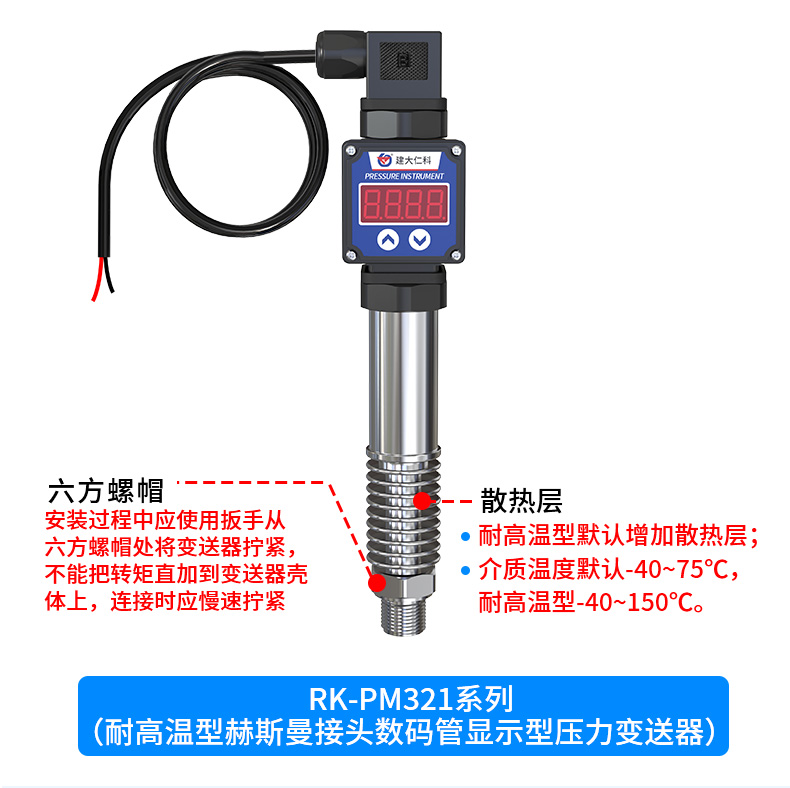

| PM321 | 高温数码管显示压力变送器 | ||||||
| PM351 | 通用数码管显示卫生型压力变送器 | ||||||
| PM354 | 通用带数码管显示高温卫生型压力变送器 | ||||||
| 01~99 | 量程代号 | ||||||
| N01 | 485通信接口 | ||||||
| M20 | M20*1.5标准螺纹（默认） | ||||||
| M14 | M14*1.5标准螺纹 | ||||||
| K2 | G1/4（2分）管螺纹 | ||||||
| K3 | G3/8（3分）管螺纹 | ||||||
| K4 | G1/2（4分）管螺纹 | ||||||
| K6 | G3/4（6分）管螺纹 | ||||||
| KG | KG：卡箍式安装（卫生型默认） | ||||||
| JH：:赫斯曼接头 | |||||||
| A05 | 0.5级精度 | ||||||
| A02 | 0.2级精度 | ||||||
| A01 | 0.1级精度 | ||||||

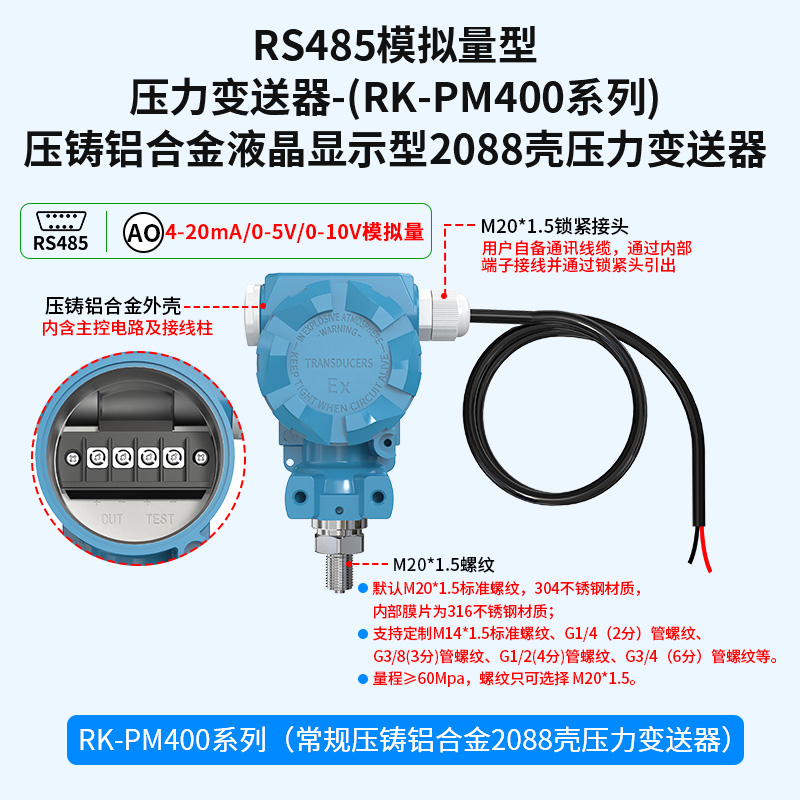

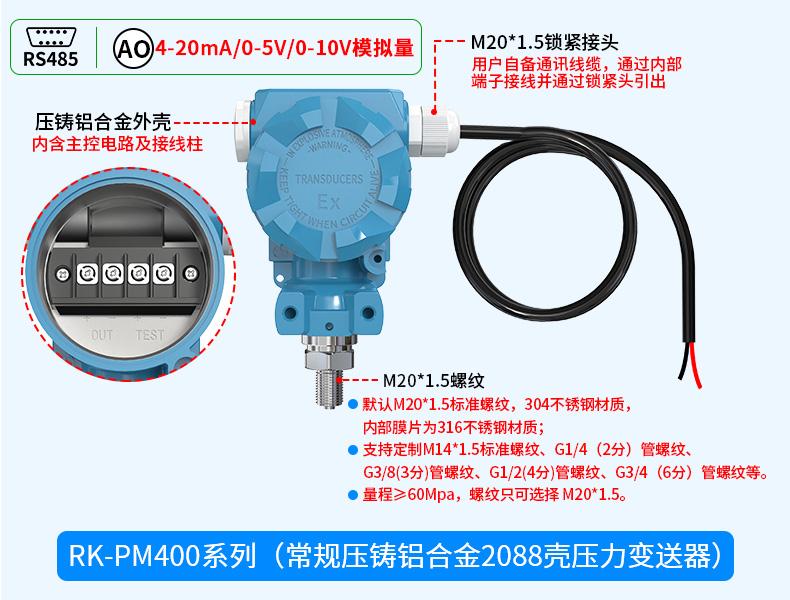

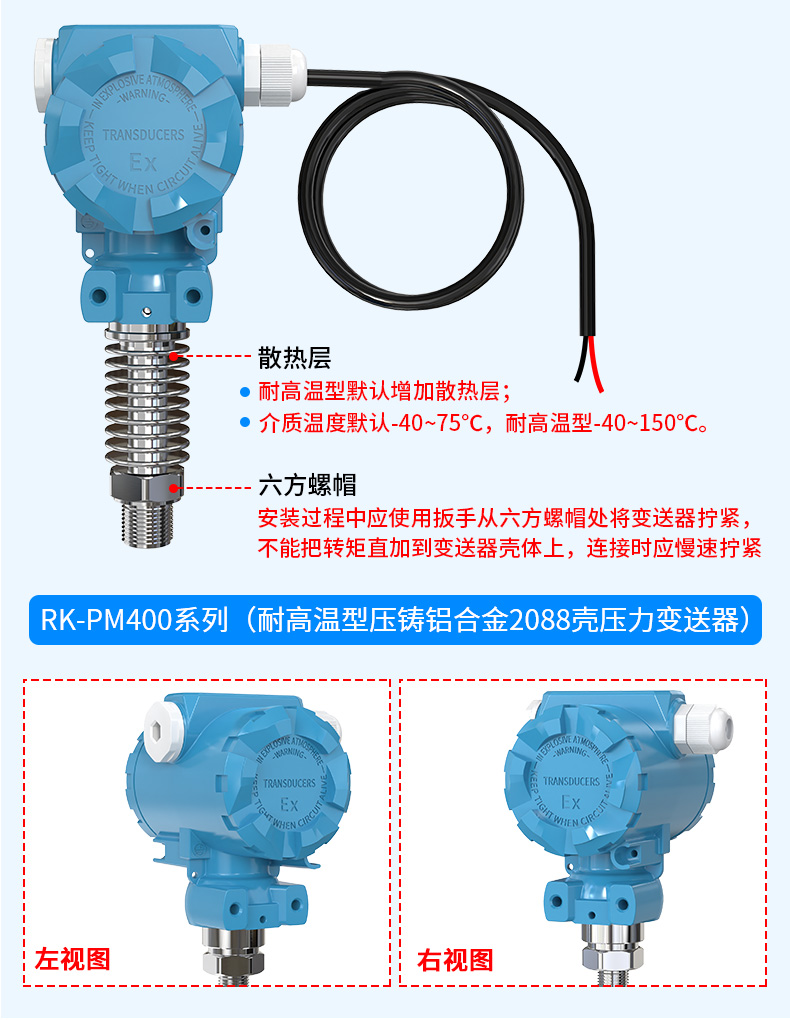

RK-PM400系列：
| 公司代号 | 设备类型 | 量程 | 输出接口 | 螺纹接口 | 出线方式 | 精度等级 | |
| RK | |||||||

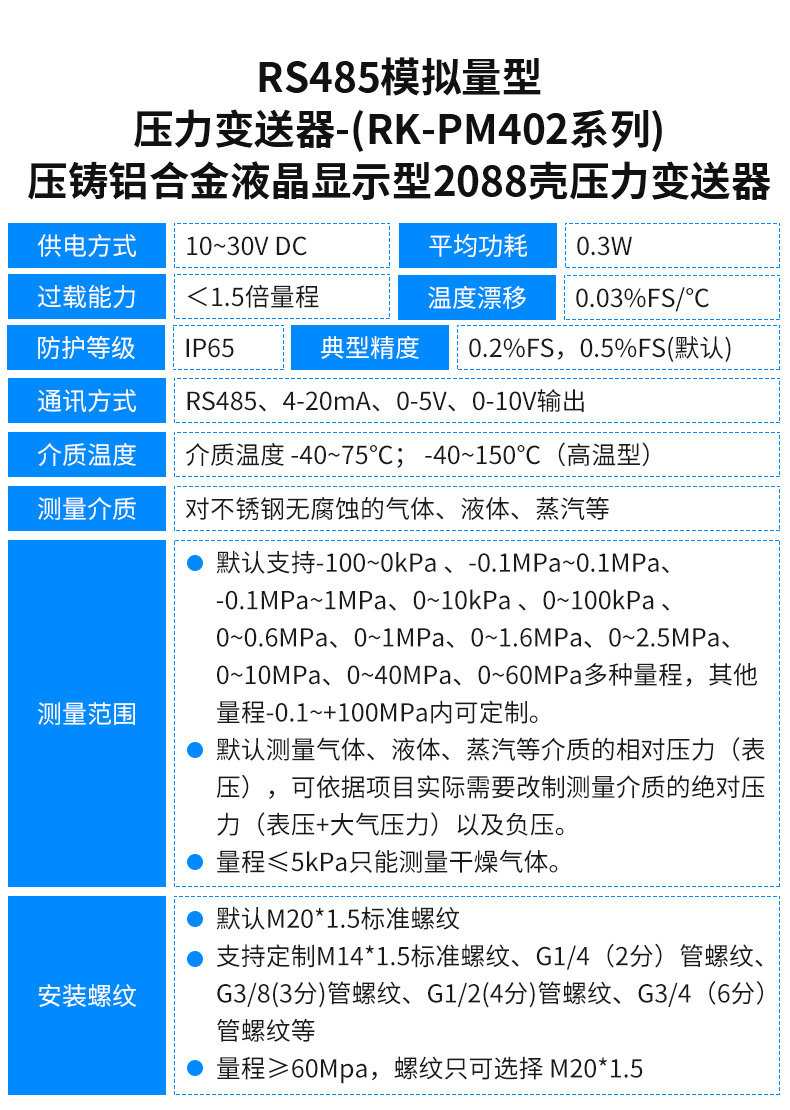

| PM400 | 2088通用压力变送器 | ||||||

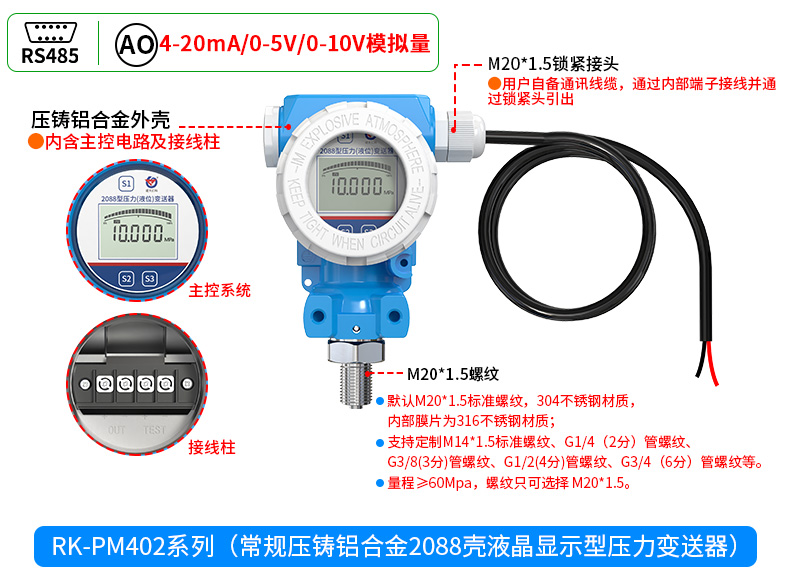

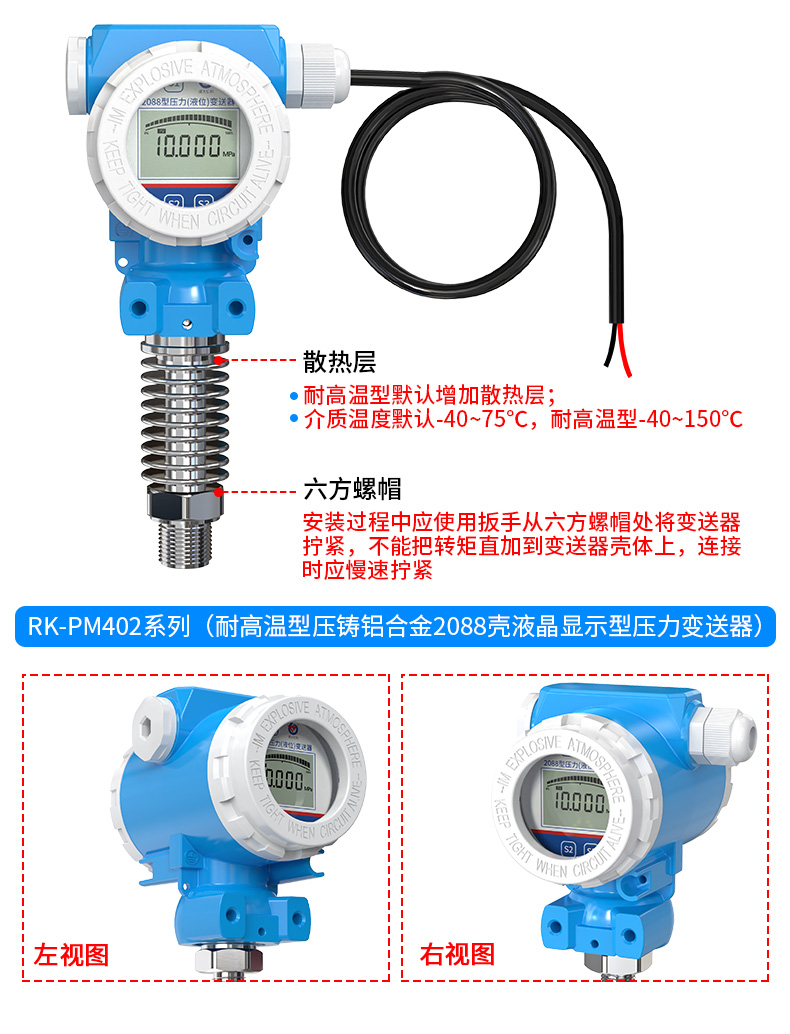

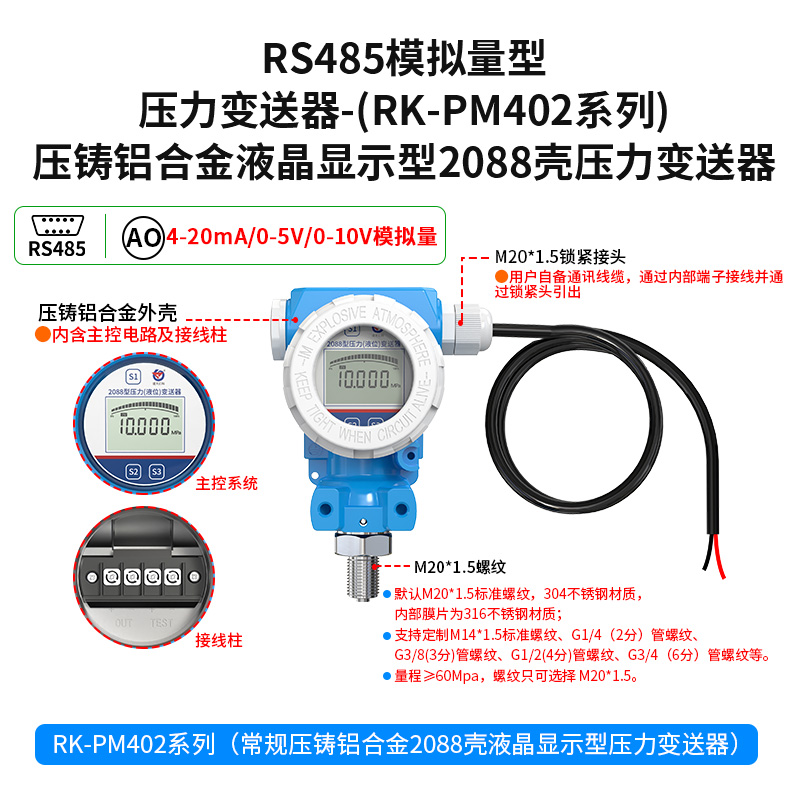

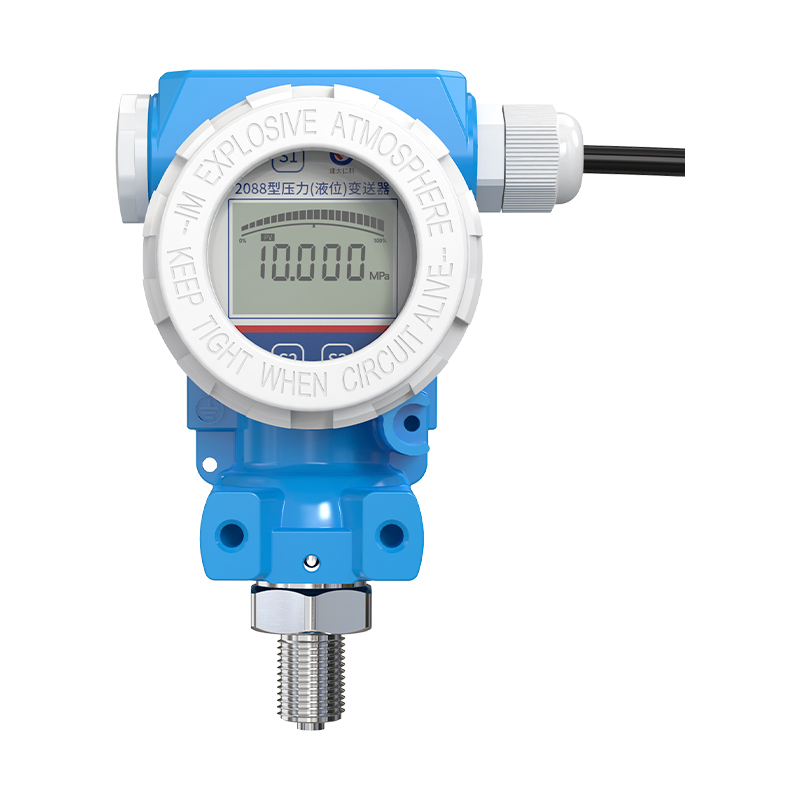

| PM402- | 2088液晶显示压力变送器 | ||||||
| PM420 | 通用2088高温型压力变送器 | ||||||
| PM422 | 通用2088高温型带液晶显示压力变送器 | ||||||
| 01~99 | 量程代号 | ||||||
| N01 | 485通信接口 | ||||||
| M20 | M20*1.5标准螺纹（默认） | ||||||
| M14 | M14*1.5标准螺纹 | ||||||
| K2 | G1/4（2分）管螺纹 | ||||||
| K3 | G3/8（3分）管螺纹 | ||||||
| K4 | G1/2（4分）管螺纹 | ||||||
| K6 | G3/4（6分）管螺纹 | ||||||
| JH：防水接头 | |||||||
| A05 | 0.5级精度 | ||||||
| A02 | 0.2级精度 | ||||||
| A01 | 0.1级精度 | ||||||
